飛泰鋼板在線超聲波探傷用防撞探架改進

發布時間:2021/5/10 14:11:34

鋼板在線探傷防撞探架改進

鋼板超聲波探傷機在線探傷時,使用探架將超聲波探頭固定在鋼板上方。探傷時,通過可調整探頭高度的探架將探頭下移靠近鋼板,探傷完成后,再將探頭抬升到初始位置。目前,鋼板在線超聲波探傷常采用四連桿機構實現探頭高度的調整,四連桿機構由升降氣缸驅動。但是,在實際使用中,被檢鋼板從探頭下方通過時,由于升降氣缸泄壓、氣壓偏低或誤下降操作等原因,導致探頭夾持機構下落到低于鋼板上表面的位置,經常發生探頭或探頭夾持機構被鋼板撞壞的事故,甚至使整個探架受損,導致停產檢修,不僅造成經濟損失,還會影響整個生產線的正常運行。


飛泰針對上述情況做了升級改造,現使用一種新型鋼板在線超聲波探傷用防撞探架,在探架四連桿機構的兩側設防撞擋臂,在探頭夾持機構下落時由防撞擋臂與鋼板接觸,并在鋼板帶動下抬升探頭夾持機構,有效防止設備的損壞,保證生產順利進行。

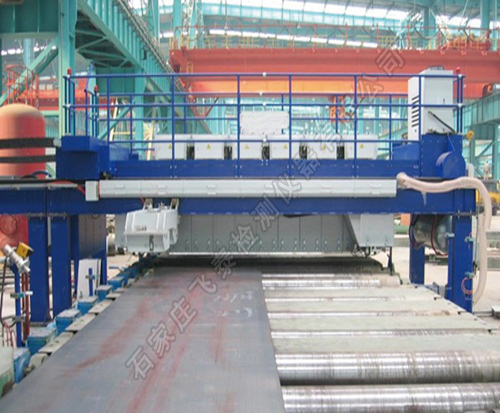

鋼板探傷機


鋼板在線超聲波探傷用防撞探架,包括四連桿機構、升降氣缸、探頭夾持機構和防撞擋臂;四連桿機構的主立桿豎直固定在機架上,副立桿沿鋼板輸送方向設置在主立桿一側,主立桿的下部通過2條平行的橫連桿與副立桿連接;升降氣缸的一端鉸接在主立桿頂部,另一端鉸接在位于上部的一個橫連桿上;副立桿遠離主立桿的一端底部設探頭夾持機構,副立桿的兩側分別設防撞擋臂。


防撞擋臂朝向鋼板進料一側設置,其與副立桿的夾角為45°~70°。探頭夾持機構的底部設有船形耐磨盤。防撞擋臂的兩側邊向底部收窄,其中靠近探頭夾持機構的一個側邊安裝后呈水平狀態,且其高度位于副立桿底邊與船形耐磨盤底邊之間。


這樣在探架四連桿機構的兩側設防撞擋臂,在探頭夾持機構下落時由防撞擋臂與鋼板接觸,并在鋼板帶動下抬升探頭夾持機構,有效防止設備的損壞,保證生產順利進行。
