全自動渦流探傷設備介紹——飛泰檢測儀器有限公司

發布時間:2020/1/13 16:52:44

根據各大廠家鋼管探傷的需求,我公司為該項目配套制造一臺渦流自動探傷設備,該設備是我單位研制生產系列渦流自動探傷設備的一種,將用于Q235﹟鋼、20﹟鋼等材質鋼管的缺陷檢測。

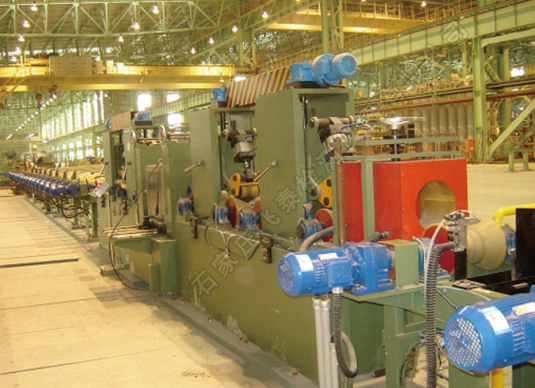

全自動渦流探傷設備探傷流程

設備探傷采用在線檢測,傳輸輥道將焊管送至檢測區域,經定位驅動裝置,鋼管平穩進入探頭,完成對鋼管的全覆蓋探傷。鋼管有缺陷,給出聲光報警及標記信號。




全自動渦流探傷設備的構成


定位裝置:由底座平臺、電機減速機、定心驅動輥、彈簧壓緊機構、升降調節機構等組成。鋼管被輸送進入定位裝置后,經壓輥定位,穩定送入、穿過主機頭,經磁飽和、探頭,實現對鋼管的檢測。


磁化裝置:主要由線圈、殼體等構成。當線圈通電時,形成磁場,鋼管通過時被磁化,達到探傷之目的。可滿足探傷時強磁化的需要,長時間運行不發熱。


升降裝置:由底座、上平臺、導柱、導筒、升降機構等組成,當探傷管徑不同引起中心高變化時,設備升降機構調節磁化裝置的起落,達到直徑高度,電動、手動調裝置來補償直徑、彎曲度等引起的偏差,當被探鋼管直徑變化時,磁化裝置調節方便,定心準確。


渦流探傷儀器:采用SKE-Ш型智能數字探傷儀,渦流探傷鋼管行檢測,發現其中存在的內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑等表面、近表面缺陷,并具有存儲記錄打印檢測數據。



電控設備:探傷設備的電氣控制系統安裝在單獨的電氣柜中,操作柜用于控制探傷的鋼管磁化、探傷啟動等功能,實現鋼管自動探傷、缺陷信號報警、打標等動作,使設備完成自動探傷。


標記裝置:用于對檢測出的鋼管缺陷進行實時、實處標記,以利于鋼管的后續處理。標記裝置的耗材速干油漆,設備驗收期間的耗材由賣方提供。


探頭:采用高精度檢測探頭以保證探傷效果。
